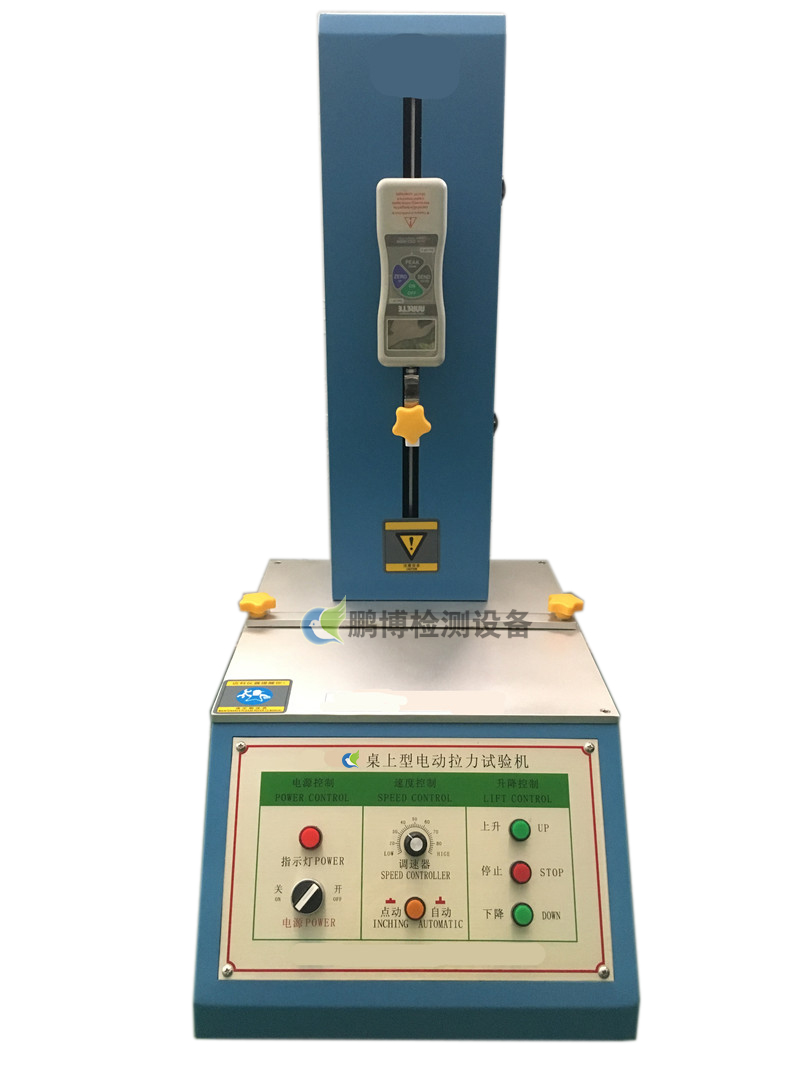

电动 FPC拉力试验机

    电动FPC拉力试验机适用于柔性电路板(FPC)与触摸屏、显示屏、模组等产品的耐拉强度测试。本机配90度固定夹具对FPC进行90度度拉力试验,配数显推拉力计测试力值。

设备特点:

  1、箱体采用静电烤漆处理,工作台面采用铝板喷砂处理;

  2、根据触摸屏类产品定制,有足够大的工作平台及行程对产品进行90度拉力

     测试;

  3、采用双柱立式结构,结构紧固,运行安全、稳定,符合要求;

  4、具有无极调速、点动、自动、上升、下降、停止等功能;

  5、限位保护装置,人性化设计;

  6、配数显推拉力计,配各种工装夹具,测试各类产品,应用广泛。





技术参数:

  1、机台最大负荷:50kg(500N)

  2、力值选择:2kg、5kg、10kg、20kg、50kg推拉力计规格可选

  3、选配数显推拉力计精度:5kg、10kg(对应精度0.01N)

                           20kg、50kg(对应精度0.1N)

      选配指针推拉力计精度:5kg(对应精度0.25N)

                            10kg(对应精度0.5N)

                            20kg(对应精度1.0N)

                            50kg(对应精度2.5N)

  4、力值显示方式:数显/指针式显示

  5、有效行程:0-300mm

  6、试验速度:50-250mm/min(旋钮无极可调)

  7、工作台面有效尺寸(L×W):360×260mm

  8、测试夹具:90度固定夹具一个、FPC固定宽夹具一个

  9、试验功能:上升、下降、停止、点动、自动功能

  10、保护功能:限位保护装置

  11、机台尺寸(L×W×H):400×530×850mm

  12、工作电源:AC220V、50HZ
