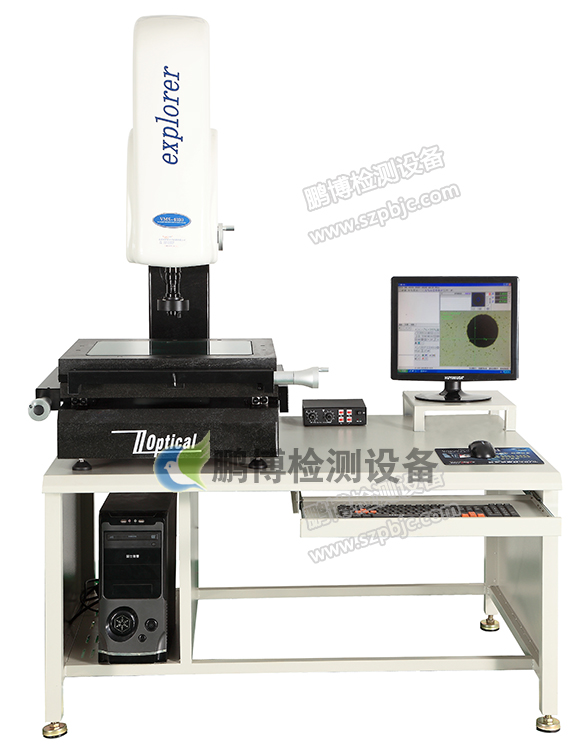

手动影像测量仪

    影像测量仪适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用Mclns测量软件测绘图形进行处理及输出。

型号VMS-3020F（手动）

技术参数：

l  X/Y轴行程：300MM*200MM；

l  Z轴行程：有效空间245mm,调焦行程200mm，工作距离95mm；

l  玻璃台面尺寸：330*230mm；

l  传动型式：XYZ三轴精密V型交叉导轨！X/Y轴光杆传动、Z轴光轴传动；

l  光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM）；

l  测量精度：≤2.5UM+L/250 重复精度：≤2.5UM+L/250；

l  摄像机：日本SONY索尼CCD，放大倍率30-230X；

l  镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X；

l  光源系统：表面光源与透射光源LED冷光源、寿命长、亮度可调；

l  仪器外形尺寸（L*W*H）：1100*700*1650mm；

l  仪器重量（KG）：280KG

型号VMS-4030F（手动）

技术参数：

l  X/Y轴行程：400MM*300MM；

l  Z轴行程：有效空间245mm,调焦行程200mm，工作距离95mm；

l  玻璃台面尺寸：430*330mm；

l  传动型式：XYZ三轴精密V型交叉导轨！X/Y轴光杆传动、Z轴光轴传动；

l  光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM）；

l  测量精度：≤2.5UM+L/250 重复精度：≤2.5UM+L/250；

l  摄像机：日本SONY索尼CCD，放大倍率30-230X；

l  镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X；

l  光源系统：表面光源与透射光源LED冷光源、寿命长、亮度可调；

l  仪器外形尺寸（L*W*H）：1100*700*1650mm；
