插拔寿命试验机

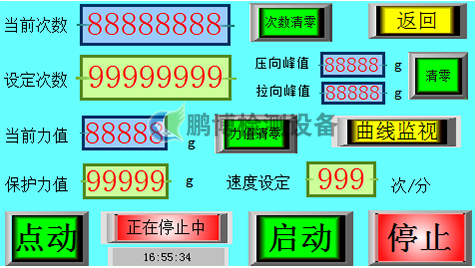

本机适用于手机充电器带插头和耳机(不带卡扣)的插拔寿命试验，模仿实际的使用动作检测插头的使用寿命。触摸屏内可以显示力值大小、力值曲线、导通功能。

技术参数：

l  插拔速度5～60次/分钟可调；

l  插拔行程:1-70mm可调(利用偏心轮结构)；

l  工件数量:1个；

l  交流电机:25W；

l  计数器:99999999次；

l  固定治具：长度90mm，高度60mm，有效夹持宽度70mm；

l  活动台治具：长度50mm，高度25mm，有效夹持宽度40mm；

l  治具材质：铝合金（氧化处理）+优力胶（聚氨基甲酸脂）

l  导通功能*：需定制加装；

l  电   源:AC220V/50HZ；

l  外形尺寸:约530*600*520mm；

l  重  量：约50kg。

主要零部件：

l  电机：日本东方电机；

l  触摸屏：美国SAMKOON；

l  控制程序、主板：鹏博开发。

耳机测试标准（参考）：

l 测试环境：室温20~30℃
l 测试方法：将充电器接上电源，连接手机充电接口，等待手机至充电界面显示正常后，拔除数据线插头。在开机不插卡状态下以15-20次/min的速度插拔5000次。
试产各阶段增加手工插拔测试：人工插拔1000次，完成后再进行5000次机器插拔测试。
l 判断标准：I/O连接器结构及功能正常，接口无损坏，焊盘无脱落，充电及数据传输功能正常，连接器弹片、塑胶均正常，数据线插入I/O口时不会松动（可以承受住手机本身的重量）。

数据线测试标准（参考）：

l 测试环境：室温20~30℃
l 测试方法：将手机处于开机状态，然后将耳机插在耳机插孔内，以15-20次/min的速度，插拔5000次，再人工热插拔300次。每500次检查一次功能，手工热插拔每隔20次检查一次功能；对于圆孔接口，需要进行手工插拔一次旋转一次测试。接口共用时，几个配件的插拔试验在同一设备上测试。
l 判断标准：耳机各功能正常（无显示耳机符号及单边等异常现象），耳机插头无损伤，使用耳机通话接收与送话无杂音（通话过程中转动耳机插头）耳机插入插孔时不会出现松动（可承受住手机本身重量）。
