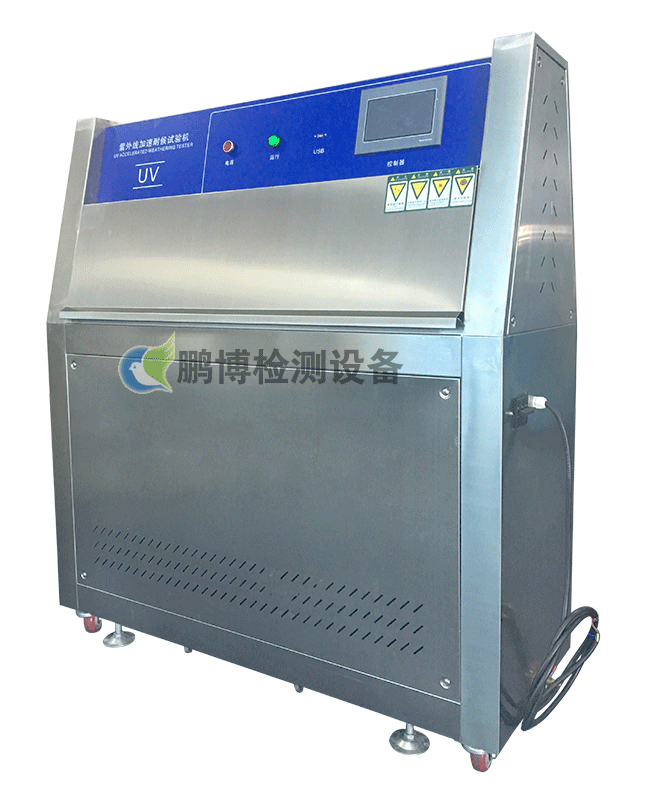

紫外线老化灯箱-塔式
紫外线耐候试验机学名为“紫外线老化试验箱”，是采用荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射和冷凝，对材料进行加速耐候性试验，以获得材料耐候性的结果。可模拟自然气候中的紫外、雨淋、高温、高湿、凝露、黑暗等环境条件，通过重现这些条件，合并成一个循环，并让它自动执行完成循环次数。符合国际测试标准：ASTM D4329、D499、D4587、D5208、G154、G53；ISO 4892-3、ISO 11507；EN534；prEN 1062-4、BS 2782；JIS D0205；SAE J2020以及GB所有现行紫外线老化试验标准。
技术指标：
l 型 号：PB-UV（标准型）
l 温度范围：RT+10℃～70℃
l 温度均匀度：±3℃ 温度波动度：±0.5℃
l 湿度范围：≥75%RH
l 灯管内中心距离：65~70mm
l 试品与灯管中心距离：55mm
l 紫外灯管（选配）：UV-A351波长范围315～400nm（其峰值351nm）
l 标准试片：75×150mm 21件 150X300MM
l 辐照强度：0.55/㎡ 340nm或313nm
l 符合标准:GB/T 14522-93 ASTM G154,ISO 4892-1 ISO 11507 ASTMD 4329
结构及材质：
l 工作室尺寸：400 ×1140×400mm （深×宽×高）
l 外型尺寸：D500XW1300XH1550mm
l 材料：内胆SUS304不锈钢板 ，不锈钢外壳；
l 灯管：Teelong品牌UVA-340紫外线灯管，二排共8只，40W/只(共8支)；
l 水源及耗量：洁净水或蒸馏水8升/天（客户自备）；
l 控制系统：XR-UV（触摸屏和PLC控制器）；
l 主要元器件：台湾士研和台湾阳明；
l 手持式辐照计：北京师范大学UVA辐照计（选配件）。
试验设备：
l 试验箱的结构由耐腐蚀金属材料制成，包含8只荧光紫外灯，盛水盘，试验样品架和温度、时间控制系统及指示器；
l 灯管功率40W，灯管长度1200㎜。试验箱均匀工作区域的范围为900×210㎜；
l 灯安装成四支一排，分两排安装，每排灯的灯管平行安装，灯的中心距离为70㎜；
l 试验样品固定安装在相距灯表面的最近平行面50㎜的位置，试验样品和它的支架构成箱的内壁，它们的背面曝露于室温的冷却空气中，由于试验样品和箱内空气的温差。使试验样品表面的冷凝阶段产生稳定的凝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流；
l 水蒸汽由加热箱低的盛水盘产生，水深不大于25㎜，并有供水自动控制器，盛水盘应定期清洁防止形成水垢；
l 试验箱的温度由固定有宽75㎜、高100㎜、厚2.5㎜.黑色铝板(黑板)上的传感器进行测量,该黑板应放置于曝露试验的中心区域,温度计的测量范围为30～80℃,容差为±1℃.光照和冷凝阶段的控制应单独进行,冷凝阶段由加热水温进行控制；
l 试验箱应放置于温度为15～35℃的试验室内，距离墙300㎜，并应防止其它热源的影响，试验室内的空气不应强烈的流通，以免影响光照和凝露条件。
试验条件：
l 试验样品固定装置于试验架上，面对荧光灯当试样未将样品架填满时，则需用黑板将样品架填满，保持试验箱内壁封闭；
l 试验温度。光照时可采用50、60、70℃三种温度，优先推荐采用60℃；冷凝阶段的温度为50℃，温度的容差均匀度为±2；
l 光照各冷凝的周期可选择4H光照、4H冷凝或8H光照、4H冷凝两种循环。
l 在第一次光照400～450H后，每排灯管需更换一支荧光灯，其它灯管按照灯循环和替换方式来补偿灯管老化造成的损失。这样的运行模式确保每支灯管的使用寿命在1600～1800H；
l 在更换灯管时，应擦干盛水盘和进行清洁，避免形成水垢。
试验样品和性能评定：
l 外观的评定：对涂料主要是外观的评定，塑料和橡胶必要时也可以进行外观评定，检查的项目主要是光泽、颜色变化、粉化、斑点、起泡、裂纹及尺寸稳定性等。应尽量用仪器进行定量的项目检测，如光泽、色差计。
力学及其它性能的评定：一般橡胶材料进行抗拉强度、延伸率、硬度测量、塑料测量冲击强度、断裂延伸率、拉伸强度、弯曲强度，如必要可规定其它性能测试项目。产品究竟是需要用紫外线耐候试验箱还是氙弧灯耐候箱？紫外线耐候试验箱和氙弧灯耐候箱的区别？
我们总结下面两点，供大家参考：
紫外：313nm 或者是340nm波长段，可见光和红外段很少，可最真实地模拟太阳光短波段部分的光谱。
氙灯：全光谱，接近自然的太阳光试验，最大吻合性地模拟自然界全阳光光谱
所以，选择时一定要看试验的目的，紫外光模拟阳光危害作用，虽然阳光中只有约5%的紫外光，却是对曝露于户外的耐久性材料造成光化学损害的主要原因：这是因为随着波长的减小，光线的光化学效应反而增强，因而在模拟阳光对耐久性产品的危害时，无须重现全波长阳光，只需模拟短波长紫外光，由于紫外光是漫射光源，故本试验箱可向试样表面均匀照射.无需复杂注旋转试样品。
二、紫外线耐候试验箱老化试验速度
紫外：快
氙灯：慢
选择时一定要看材料的老化机理，如果是要求做材料的配方试验(即产品还没有定型)，要加快试验进程，且知道该产品或者材料在紫外短波段时的老化影响更大，则选择紫外老化试验箱，否则，选择氙灯老化试验箱。
