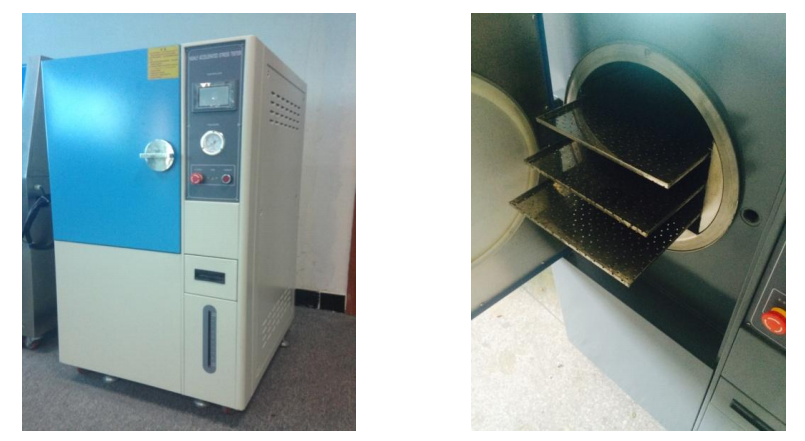

PCT高压加速老化试验机



PCT老化箱(又名PCT高压加速老化试验机)主要是测试半导体封装之湿气能力,待测产品被置于严苛之温度、湿度及压力下测试,湿气会沿者胶体或胶体与导线架之接口渗入封装体,常见之故障方式为主动金属化区域腐蚀造成之断路,或封装体引脚间因污染造成短路等。


技术参数:


  • 设定温度:  +100 +132 ( 饱和蒸气温度 )

  • 湿度范围:  100 % 饱和蒸气湿度;

  • 使用压力:  0.5 Kg 2.5 Kg / cm2 ( 内桶设计耐压 4 Kg /cm2  )

  • 时间范围:  000 Hr 999 Hr

  • 加压时间:  0.00 Kg 1.04 Kg / cm2  45 分内;

  • 试验箱尺寸: 300 mm x L500 mm ,圆型试验箱;

  • 全机外尺寸:  900x  900 x 1500 mm ( W * D * H )

  • 内桶材质: 不锈钢板材质 # SUS-316 制;

  • 外桶材质: 不锈钢板材质 # SUS-304 制;

  • 控制系统:

    a. 採用觸控式控制器,控制試驗溫度,時間及資訊查詢和數據導出。

    b. 时间控制器采 LED 显示器。

    c. 采用指针显示压力表。

    d. 微电脑 P.I.D 自动演算控制饱和蒸气温度。

    e. 手动入水阀(自动补水功能,可不停机连续试验)。

  • 机械结构:

      a. 圆型内箱,不锈钢圆型试验内箱结构,符合工业安全容器标准,可防止试验中结露滴水设计。

      b. 圆幅内衬,不锈钢圆幅型内衬设计,可避免蒸气潜热直接冲击试品。

      c. 精密设计,气密性良好,耗水量少,每次加水可连续 400Hrs 运转。

      d. 专利型packing设计使门与箱体更紧密结合,与传统挤压式完全不同,可延长packing寿命。

    e. 临界点 LIMIT 方式自动安全保护,异常原因与故障指示灯显示。

  • 附属配件: 测试置架1样品盘

  • 供电系统:单相 220V  20A  50/60Hz

  • 可容许使用工作环境温度5~30℃;

  • 实验用水:纯水或蒸馏水;
