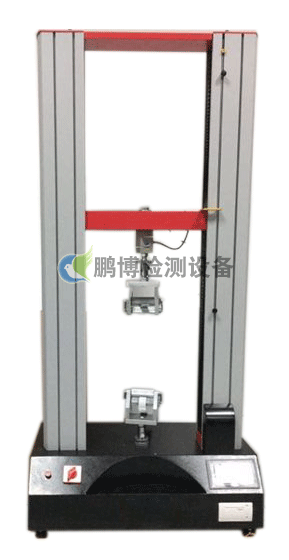

双柱微电脑式拉压力试验机

    主要适用于金属及非金属材料的测试，如橡胶、塑料、电线电缆、光纤光缆、安全带、保险带、皮革皮带复合材料、塑料型材、防水卷材、钢管、铜材、型材、弹簧钢、轴承钢、不锈钢（以及其它高硬度钢）、铸件、钢板、钢带、有色金属金属线材的拉伸、压缩、弯曲、剪切、剥离、撕裂、两点延伸（需另配引伸计）等多种试验.

    本机采用机电一体化设计，主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。它具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度，还可以进行等速加载、等速位移的自动控制试验。落地式机型，造型涂装均充分考量了现代工业设计，人体工程学之相关原则。

主要特点：

l  采用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体;

l  具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；

l  自动记录最大点、断裂点、指定点的力值或伸长量；

l  采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到国际先进水平；

l  测试平台：微型计算机硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点；

l  负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量；

l  位移测量：采用2500P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统；

l  采用全数字伺服控制器，控制高性能的步进电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。

设备功能：

l  自动清零、自动返车、自动存盘；

l  测试过程及测量、显示、分析等均由微机完成；

l  数据和曲线随实验过程动态显示；

l  实验结果任意存取，可对数据曲线再分析；

l  试验完成后，可找出试验曲线逐点的力值和变形数据；

l  程控和机械双重保护功能；

l  过载保护功能；

l  紧急停机功能；

l  可对材料进行拉伸、压缩、弯折、剪力、粘接力、剥离、撕裂的试验。

技术参数：

l  最大负荷：500KG（可选）；

l  精度等级：0.5级；

l  有效测力范围：0.4％～100％（0.5级）；

l  测力精度：示值的±0.5％以内；

l  试验机分辨率：最大负荷1/300000，内外不分档，且全程分辨率不变；

l  负荷传感器：基本配置：拉、压传感器（最大负荷）一只；

l  扩展配置：可加配多个传感器；

l  有效试验宽度：400mm(可按客户要求加宽)；

l  有效拉伸空间：800mm（可按客户要求加高）；

l  试验速度范围：0.1～500mm/min；

l  位移测量精度：示值的±0.5％以内；

l  变形测量精度：示值的±0.5％以内 （可根据客户要求选配大变形或小变形）；

l  试台安全装置：电子限位保护；

l  试台升降装置：快/慢两种速度自动控制，可点动；

l  试台返回功能：手动或自动两种选择、试验结束后自动或手动以最高速度返回试验初始位置；

l  超载保护：超过最大负荷10％，机器自动保护；

l  夹具配置：拉伸夹具一套；

l  主机尺寸：1200*530*1800mm(长*宽*高)；

l  动力系统：伺服电机高精度滚珠螺杆；

l  电源：220V/50HZ；

l  功率：0．75KW（根据不同力值需求，标配不同功率电机）；

l  主机重量：（约）300 Kg；

l  解 析 度：1/300000，采样频率400次/秒；

l  单位：力量：kN/N/kgf/gf/t/lbf，位移：mm/cm/in；

l  截面积单位：：cm²、mm²；

l  动    作：  拉/压功能两用；

l  输入项目：  最大容量（高点设定）、（低点设定）、日期、批号、截面积；

l  印表项目：  配微型打印机，打印测试结果，并具取点即打印功能；单次试验，手动10点统计，并自动计算平均值，断裂值（适做剥离、撕裂试验），最多可储存5组；

主要配件：

l  丝杆：台湾上银滚珠丝杆；

l  伺服电机：日本松下；

l  力值传感器：美国世诠；

l  开关电源：台湾明纬；

l  继电器：日本欧姆龙；

l  拉伸夹具：拉伸夹具一套（G7材料）；

l  上下横挡材质：45# 模具钢；

l  触动停机杠：南韩雨田合金钢；

l  同步皮带轮：日本板东；

l  同步带：日本板东。
