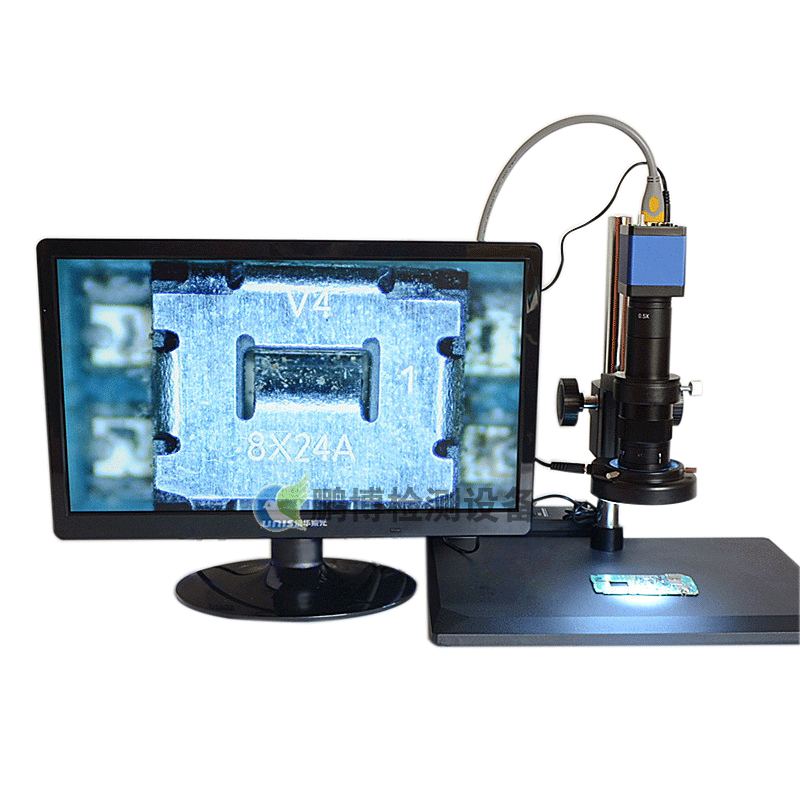

电子显微镜（显示器）

    主要为满足现代数码、电子产品、电子设备、半导体、LED、LCD等各种产品生产时的在线检测、成像观察、检验、测量。产品包含：1400万像素HDMI/USB输出工业显微镜（配遥控器）+640倍可变焦镜头+大支架+LED可调控补光灯+金士顿高速16G内存卡及读卡器+精准测量软。

功能说明：

1、1400万像素 日本松下COMS Sensor；

2、本产品具有1400万像素拍照 和1080p视频录制 采用按mode键循环切换。其中Mode键我模式切换，默认为拍照模式，按一次调整为录像，再按一次为预览模式，循环切换。

3、产品提供8倍数码变焦；按住up或down键可以数码放大或缩小，长按为快速放大或缩小，短按为局部一次放大或缩小。

4、本产品提供HDMI 高清视频输出接口，输出大小为1080p 60Hz。

5、本产品提供免驱 720P30帧/秒高清usb视频输出。

6、本产品支持一键影像冻结/解冻功能，开机后请按一下on/off键即可实现冻结和解冻功能。

7、产品提供划线功能，横线4条，竖线4条，支持线条可选和移动，并且显示线条的颜色设置和粗细可调，同时提供中心十字光标显示。

8、支持自动和手动曝光；

9、支持EV值（曝光补偿）调节；

10、支持英文、中文繁体、中文简体等多国语言设置；

11、支持50Hz、60Hz光源频率选定设置；

12、支持HCSDT-flash卡（Class 4），最大道32GB；

13、支持关机保存设置功能；

二、接口说明：

1、HDMI 高清视频输出接口；

2、USBB-type 高清视频输出接口；

3、T-flash卡插口；

4、DC 接口（注意：直流5V）。

三、按键说明

1、开关机/冻结/解冻 按键；

2、Menu（菜单）按键；

3、上/+按键；

4、下/-按键；

5、拍照/录像/确认按键；

6、模式切换/AE按键；

四、操作使用说明：

第一步：供电

请将原机配备的5V直流电源插入DC插口；

注：也可通过USB给设备供电；

第二步：开机

短按一下开关键，此时红色指示灯亮，设备正常启动；

第三部：接入显示设备，进入预览状态

此时，如果通过HDMI高清输出接口与显示设备相连，则显示设备上会输出相机预览影像，此时设备处在拍照模式下（绿色指示灯没有亮）；如通过USB与显示设备（如PC、支持UVC的显示设别）相连，则显示设备上会输出相机预览影像。

注：如先插入USB，后插入HDMI，则视频输出会自动切换到HDMI输出。

第四步：操作使用

1．拍照

在HDMI输出情况下，此时如短按一下拍照键，则设别会自动拍摄一张1400万像素的照片，并以JPEG的格式保存在T-flash中；

注：在操作此步骤前，请确保设备有插入一张容量不小于2GB的T-Flash卡(Class4 以上)，否则，设备会提示卡出错；

注：插入T-Flash卡后，如仍然提示卡出错或按下拍照键时提示卡出错，请在菜单中选择格式化一下，对T-Flash卡进行格式化（参见格式化一项操作说明）；

2．录像

在HDMI输出状态下，此时按模式切换键，则绿色指示灯亮，表示此时设备已进入录像预览状态，此时如果短按录像键，绿灯开始规则闪烁，则设备开始录像，录像文件为H.264编码的1080P 30帧/秒高清视频，并会保存到T-Flash卡中；

注：在操作此步骤钱，请确保设备有插入一张容量不小于2GB的T-Flash卡(Class4 以上)，否则，设备会提示卡出错；

注：插入T-Flash卡后，如仍然提示卡出错或按下拍照键时提示卡出错，请在菜单中选择格式化一下，对T-Flash卡进行格式化（参见格式化一项操作说明）；

3、数码变焦：

在HDMI输出状态下，如短按上/+键，则设备会对预览图像进行数字变焦拉近（放大），如短按下/-键，则设备会对预览图像进行数字变焦拉远（缩小），显示设备下方会显示放大、缩小倍数；

4、冻结、解冻

在HDMI输出状态下，在预览状态下，如短按开关机/冻结 键，则预览影像冻结，此时再短按一下这个按键，则预览影像解冻。

5、自动、手动曝光切换；

在HDMI输出状态下，在预览状态下，如短按模式切换/AE键，则设备会自动切换成手动（或自动）曝光；

注：设备默认为自动曝光。

6、线条显示：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择线条显示一项，按确定键，此时可以选择显示或不显示线条，如选择显示线条，按确定键，再按MENU键退出菜单，此时显示设备上会显示横4条、竖4条共8条支持，均匀的分布在显示设备上。

7、锁定线条，移动线条：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择线条移动一项，进入下一级菜单，再选择所要锁定的线条（横线H1-H4，竖线V1-V4），进入下一级菜单，此时可用来设定显示、不显示、移动某一线条。

如选择不显示，按确定键，再按MENU键退出菜单，此时显示设备上对应的线条就会消失；

如现则移动，按确定键，再按MENU键退出菜单，此时，如按上/下键，这可以上下或左右移动所选定的线条。

8、线条粗细设置；

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择线条粗细设置一项，进入下一级菜单，此时可选择共4个级别的线条粗细设置，然后按确定键，再按MENU键退出菜单，线条的粗细会出现相应的变化；

9、线条颜色设置：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择线条颜色设置一项，进入下一级菜单，此时可选择共5种的线条颜色设置，然后按确定键，再按MENU键退出菜单，线条的颜色会出现相应的变化；

10、十字星显示设置；

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择显示十字星设置一项，进入下一级菜单，此时可选择显示 或不显示 十字星，如现则显示，按确定键，再按MENU键退出菜单，此时显示设备中心会出现一个十字星。

11、语言设置：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择语言设置一项，进入下一级菜单，此时可选择所要使用的地方语言，按确定键，再按MENU键退出菜单，此时设备菜单提示语言会相应的切换为所选定的语言。

12、光源频率设置：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择光源频率设置一项，进入下一级菜单，此时可选择所要使用的光源频率（50Hz或60Hz），按确定键，再按MENU键退出菜单，此时设备预览画面会进入所选定的光源频率的状态下。

13、曝光补偿设置：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择曝光补偿设置一项，此时，显示设备下方会显示几级曝光补偿，此时按+/- 键，对应相应方向的调整，则预览画面会作出相应的补偿响应，按确定键，此时设备会确定在对应的曝光补偿状态下。

14、格式化功能：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择格式化一项，此时，会提醒用户是否要格式化T-Flash卡，此时，如选择是，则设备会对插入设备的T-F卡进行格式化。

注：在做此步操作时，请确保您确定要格式化设备中的T-F卡，此操作后，T-F卡中的内容将被清除；

15、恢复出厂设置：

在HDMI输出状态下，在预览状态下，按MENU键，在弹出的菜单选项中，选择回复出厂设置一项，此时，会提醒用户是否要回复出厂设置，此时，如选择是，则设备会将错有设置选项和状态回复到出厂状态。

注：在做此步操作时，请确保您确定要回复出厂设置，此操作后，设备将清除所有早前对设备的设置；

第五步：关机：

在设备开启的状态下，长按开关机键，设备关机，并可以自动保存所有对设备的设置，红色指示灯熄灭；为安全起见，建议用户拔掉设备的电源。
