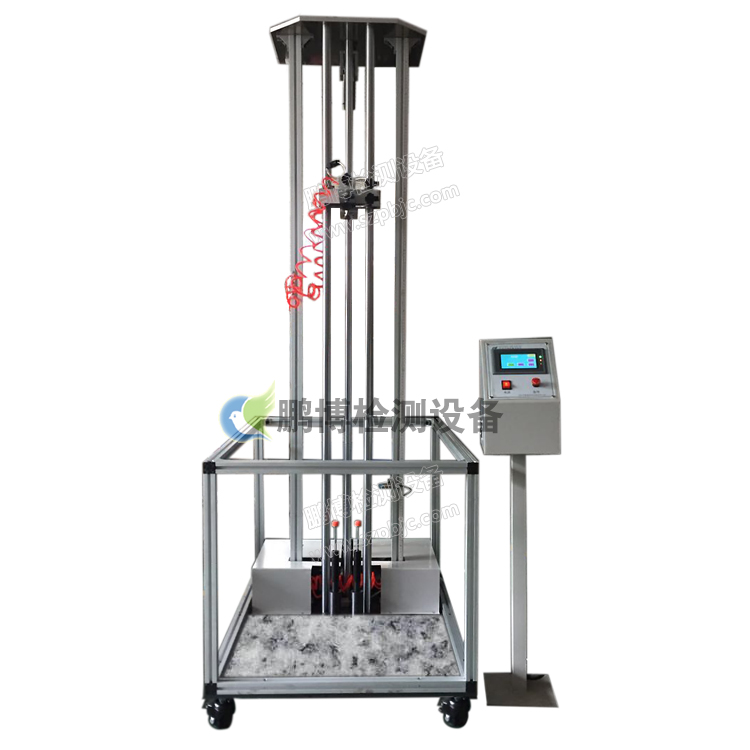

手机受控定向跌落（半罩型）

    用于产品在300-2000mm高度范围内以定向角度重复自由跌落的测试，检测产品在一定高度落下的耐冲击性。

主要特征：

l   可实现对产品定向角度的反复跌落；

l   触摸式液晶控制大屏，完美人机界面操作；

l   可设定跌落次数，PLC可编程控制，完成后自动停止；

l   进口电机、气缸等，性能稳定，持久耐用；

l   符合YD/T1539-2006、GB/T2423.8-1995、IEC60068-2-32标准。

技术参数：

l  试验品最大重量： 5kg；

l  落下高度范围： 300mm～ 2000mm；

l  落下高度设定：标尺与设定指针/数字显示；

l  跌落方式：样品可以以任意角度跌落,夹具随样品跌落；

l  试验品抓取方式：气动吸盘式；

l  试验机安装面积：宽900*长450mm；

l  试验机尺寸：长600*宽550*高2450mm；

l  试验机重量：约80kg；

l  电源/功率： AC220V/0.5KW。

主要零部件：

l  电机控制；

l  皮带轮：1套；

l  真空吸盘：3个；

l  直线导杆2米长：4条；

l  PLC控制系统：1套；

l  真空发生器：1套；

l  大理石底板：1块；

l  控制程序、主板、电路：鹏博开发。

测试标准（参考）：

l 试验名称：常温受控（定向）跌落试验机
l 测试环境：室温20~30℃
l 测试条件：20mm厚大理石地板；跌落高度：0.8m为参考测试标准，接受标准0.6m。
l 测试方法：对于直板手机，进行6个面的定向跌落测试，共跌落2轮；试验从手机的最小面开始跌落（底部→右侧→左侧→顶部→反面→正面），每个循环中屏幕面为最后跌落面；跌落结束后对外观、结构和功能进行检查。
l 判断标准：a.跌落完成后检查，不允许出现屏裂现象，所有功能检测正常，外观不允许出现油漆成块脱落或明显裂纹，不允许外观件脱落、起翘等现象（允许电池盖、电池脱落），不允许出现五次以上的掉电或不识别SIM、T卡。b.离壳判定：非卡扣脱落的离壳不允许；卡扣脱落的，则30cm跌落6面2轮确认，不允许30cm跌落离壳。c.拆机检查内部元器件松动、脱落、破裂，及其它结构器件可复原故障和撞伤。
